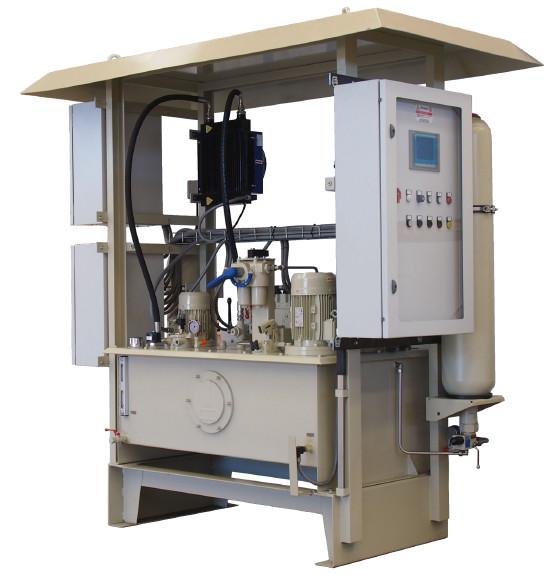

Sistema di controllo/gruppo idraulico idraulici elettrici fornito della porta di ispezione

 Sistema di controllo



Il gruppo idraulico è fornito di un serbatoio di acciaio adatto per servizio all'aperto capace di raccogliere il volume completo di olio presente nel circuito. Il carro armato è fornito della porta di ispezione, sfiatatoio con il filtro, 2 commutatori livellati, 1 commutatore della temperatura, 1 indicatore di livello visivo.

Due gruppi principali P1 e P2, ciascuno della motore-pompa misura con un motore elettrico, sono forniti sul carro armato; la pompa volumetrica fissa può consegnare la portata richiesta ad una pressione di 200 barre.

Gruppo di filtrazione/di condizionamento composto dalla pompa volumetrica fissa P3, dal filtro con il rivelatore d'ostruzione (DPS3) e dallo scambiatore (r) con il fan pilotato dal termostato interno è fornito a bordo.

Le funzioni delle pompe principali sono:

pompa attiva del n° 1, mantenere tutte le valvole di regolazione in chiuso/posto vacante o sotto controllo continuo.

pompa di riserva del n° 1 da attivare sul segnale di allarme dal pressostato basso montato sul collettore comune di consegna della pompa

La portata della pompa è sufficiente per assicurare il tempo richiesto massimo del colpo nel modo di controllo per ogni valvola senza comprendere l'intervento dell'accumulatore.

Quattro pressostati sono installati nel collettore comune della consegna dei gruppi della motore-pompa, come segue:

PS1 fornisce «il segnale di pressione di olio basso»

PS2 fornisce «il segnale di pressione di olio minima» (cioè pianta dalla commissione).

PS3 ferma la pompa attiva

PS4 avvia la pompa attiva





Un accumulatore A1, inserito costantemente sul collettore della consegna, è installato sul gruppo idraulico per assegnare il cambiamento senza difficoltà da un gruppo pompa/del motore altro a quello.

La valvola di troppopieno VS3 controlla la pressione di olio nel circuito primario.

Due hanno sigillato le valvole di sicurezza massime di pressione VS1 e VS2 sono montati sulle portate.

Un doppio filtro F fornito dei rivelatori d'ostruzione elettrici DPS1-DPS2 è installato allo sbocco dell'unità motrice.

Il gruppo idraulico è fornito di due scatole terminali: quello primo è inteso per i cavi per strumenti, quello secondo per i motori elettrici.

Un accumulatore (20 litri) assiste le pompe per controllo ed azioni rapide delle valvole collegate.

Le elettrovalvole a solenoide per le misure di sicurezza e le valvole proporzionali per il modo di controllo sono installate sul cilindro idraulico.





Opzioni:

Sistema di riscaldamento

Accumulatore (10 litri)

Valvola di limitazione della pressione per l'accumulatore con la certificazione del PED

Pompa a mano

Primo olio di riempimento

Unità di prova e di carico per gli accumulatori

Governo con lo SpA per la gestione di HPU (nessun'alimentazione elettrica del solenoide)

Servocylinders con il solenoide incorporato e le valvole proporzionali.
