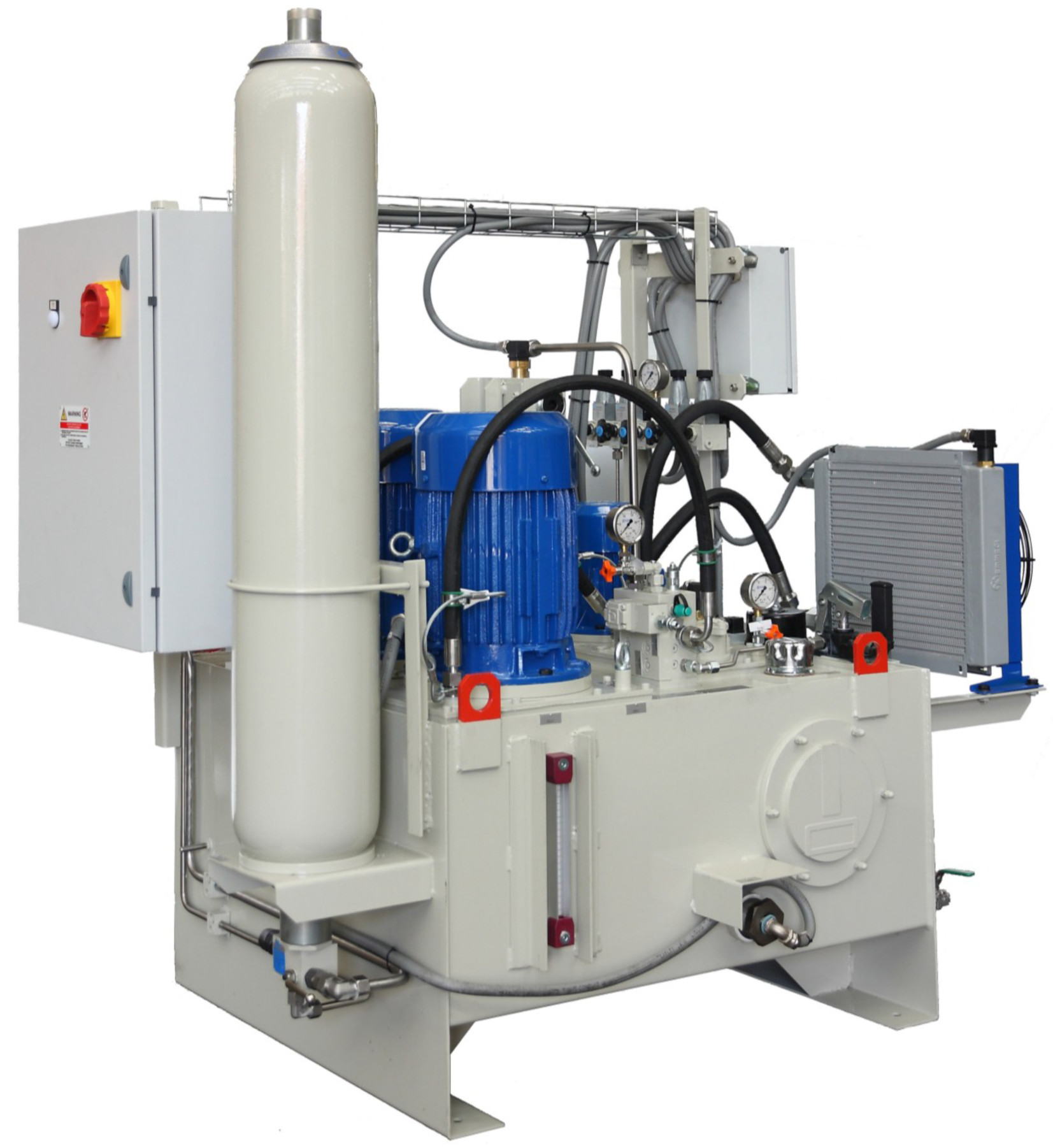

Sistema di controllo idraulico di HCP/idraulico del telecomando valvola di industria



PANNELLO DI CONTROLLO IDRAULICO (HCP)



Il pannello di controllo per le valvole di regolazione consiste di:

Valvole proporzionali dello SV, fornite con i circuiti elettronici incorporati

Elettrovalvole a solenoide DI ACCENSIONE e a due posizioni (EV), realizzare le misure di sicurezza

accumulatore

Il pannello di controllo per la valvola DI ACCENSIONE consiste di:

Elettrovalvole a solenoide DI ACCENSIONE e a due posizioni (EV), realizzare le misure di sicurezza

accumulatore

Il tempo di reazione delle valvole DI ACCENSIONE può essere regolato esclusivamente dai dispositivi di soffocamento adatti.

Il circuito idraulico dovrebbe essere fornito delle valvole a saracinesca per permettere le azioni di manutenzione.

I cicli completi sono permessi, quando le pompe hanno luogo ancora, in 15 minuti dalla fermata della pompa, a causa delle perdite.

Opzioni:

Pompa a mano

Certificazione di SIL 2 per le azioni di guasto





Il gabinetto di controllo elettrico è fornito con un alimentatore/trasformatore ridondanti affinchè i circuiti ausiliari (240 VCA 24 VCC), le luci d'avvertimento, le lampade, i contattori e qualunque altra componente necessaria assegni l'efficienza dell'attrezzatura idraulica di tutto.

Il gabinetto, misura con un fan (estrattore) completo con la cartuccia sostituibile, include un incavo elettrico ausiliario.

Manifatturiero secondo le norme industriali, con il grado minimo IP42 della protezione, alloggia il sistema di controllo affinchè le elettrovalvole a solenoide di emergenza e 1 SpA dirigano il gruppo idraulico, il pannello di controllo ed i segnali di scambio con la sala di controllo.

I circuiti ausiliari sono protetti esclusivamente, anche quando ridondante (controllo delle pompe, alimentazione elettrica dello SpA e valvole proporzionali).

Entrata del cavo dal fondo.

Passaggio di cavi massimo dal gabinetto al pannello di controllo approssimativamente 200 M.

La resistenza massima delle valvole proporzionali fornisce il cavo 2 W.

Dimensioni approssimative 1200 x 2000 (+ 100) x 600 millimetri.

Le seguenti luci d'avvertimento e pulsanti sono montati sulla parte anteriore:

Luci:

Potere sopra

Allarme principale

Avvertimento



Pulsanti:

Emergenza

Risistemazione dell'allarme

Inizio delle pompe

Fermata delle pompe

Selezionatore operazione automatica/manuale.



FUNZIONI DI CONTROLLO DELLO SPA

I cilindri sono diretti da uno SpA, situato dentro il gabinetto elettrico. Lo SpA controlla la posizione dei cilindri secondo i punti di regolazione trasmessi dalla sala di controllo e dirige i segnali di emergenza e di guasto come pure il cambiamento della pompa.

Lo SpA è fornito di esposizione e della tastiera concedendo controllare i parametri programmati sul sito e modificarli una volta richiesto.

L'accesso a modifica di parametro è protetto dalla parola d'ordine.
